1、一般要求
試驗時，要在高低溫試驗箱中再現自由空氣條件是不切實際的，但模擬自由空氣條件的效應還是可能的。
即使在很大的高低溫試驗箱中，空氣循環和試驗樣品周圍的溫度分布與實際自由空氣條件時的情況還是不等同的。
盡管如此，實驗結果和試驗經驗表明，一個相當大的無強迫空氣循環的高低溫試驗箱，對試驗樣品溫度影響的情況與自由空氣條件的影響情況大致相同。
在需要模擬自由空氣條件效應時、試驗樣品大小和散熱情況與高低溫試驗箱大小的關系。
在高低溫試驗箱內下部，那里的空氣不大受由試驗樣品引起的熱對流的影響，因此在該處監測環境溫度，上述一些要求是能成立的。
但在某些情況下，采用無強迫空氣循環來進行試驗時會出現一些困難。在現有多數高低溫試驗箱中，不用強迫空氣循環就不能升溫或降溫，特別是對大試驗樣品進行試驗，或是在同-高低溫試驗箱中同時試驗許多產品時更是如此。

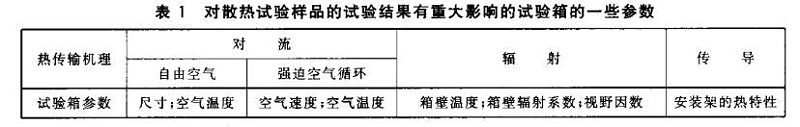

對散熱試驗樣品的試驗結果有重大影響的高低溫試驗箱的一些參數如表1。
2、高低溫試驗箱達到要求試驗條件的途徑
2.1模擬自由空氣條件效應的高低溫試驗箱的設計
加熱和冷卻箱體的器件不應放在工作空間中，因為箱內溫度的控制就是依賴這些組件的溫度變化來達到的。箱壁溫度亦應避免發生大的波動，以使輻射影響問題縮減到程度。
為得到佳結果，高低溫試驗箱體所有箱壁均應加熱或冷卻。采用液體循環來加熱或冷卻所有的箱壁，是使箱壁溫度避免產生大波動的一種合適方法，箱璧的輻射系數應該滿足試驗的要求。
對依靠空氣循環來保持試驗溫度的高低溫試驗箱，試驗時可把試驗樣品置放在盒子內，然后再把這個盒子放入高低溫試驗箱內來進行試驗。此時，盒子的容積應該滿足試驗的尺寸要求，且盒壁應滿足輻射系數的要求。
2.2有強迫空氣循環的高低溫試驗箱的設計
對由于尺寸大或高散熱而不能使用自由空氣條件高低溫試驗箱試驗的試驗樣品，應使用帶空氣流動(有強迫空氣循環)的高低溫試驗箱。除有關高低溫試驗箱尺寸以外，對自由空氣試驗箱的其他所有要求，有強迫空氣循環試驗箱的設計均適用。
氣流速度應符合這樣的要求:不應太小，以保證試驗樣品在試驗時不致過熱，又不應太大，以致試驗樣品在試驗時出現過冷。但是，盡管順暢地變動氣流的速度是有利的，然而在實踐中業已發現，采用0.5 m/s的風速是一種較好的折衷方案。
氣流宜盡可能均勻一致，氣流方向宜垂直向上，以將由上面對流所引起的氣流變化縮減到限度。如果風扇在前箱產生正壓，然后使空氣從前箱經過過濾器(如玻璃纖維柵網)逸出，則可得到均勻的氣流。在前箱還可裝設幾個控制該高低溫試驗箱溫度的加熱器。或者，利用把加熱器和過濾器的作用結合在一起的網狀加熱器。
2.3箱壁的輻射系數
如果要模擬無限空間的自由空氣條件，則箱壁應該是熱黑的。附錄I的表1.2指出的:0.7的輻射系數是易于得到的。對于中等溫度下運行的高低溫試驗箱壁的處理，大多數無光涂料完全能滿足要求。
2.4安裝架的熱特性
對安裝架熱特性的要求可參閱本部分的2.1.3及附錄D，附錄D列出一些線端的熱特性值。各種材料的導熱系數可見附錄F。如果安裝架或連接線(如引線)的熱傳導率對試驗的結果有重大影響，則在所有試驗中引出線的長度應是恒定的。
