01、引言
近十年，光伏組件PID（Potential Induced Degradation，電勢誘導衰減）效應導致組件功率大幅衰減的現象一直是業內人士關注的焦點，東莞市瑞凱環境檢測儀器有限公司是光伏組件PID測試設備——高溫高濕試驗箱生產廠家，也在不斷地對各種類型光伏組件的PID效應進行測試和研究，為光伏組件供應商提供更合理的PID測試解決方案。瑞凱儀器具有強大的PID測試設備研發能力，同時也提供潮濕滲透試驗設備，為客戶提供高效的測試服務。
02、什么是PID測試？
光伏組件PID測試是指在高溫高濕環境下（ 85℃和85%RH ）給組件內部帶電體與邊框之間施加等于組件系統額定電壓（±1000 V 或 ±1500 V）的電壓偏差，當內部光伏電路相對于地面為負偏壓時，框架和電池之間的電壓可導致玻璃中的鈉離子向電池表面漂移，電池表面通常具有氮化硅（SiN）抗反射涂層，如果這個涂層上的縫隙足夠大，允許鈉離子進入電池或電荷流向玻璃，形成的漏電流就會通過邊框或安裝支架流入大地，從而出現PID效應。漏電流將使電池片的載流子及耗盡層狀態發生變化、電路中的接觸電阻和封裝材料受到電化學腐蝕，出現電池片功率衰減、串聯電阻增大、透光率降低、脫層等現象影響組件發電量及壽命。

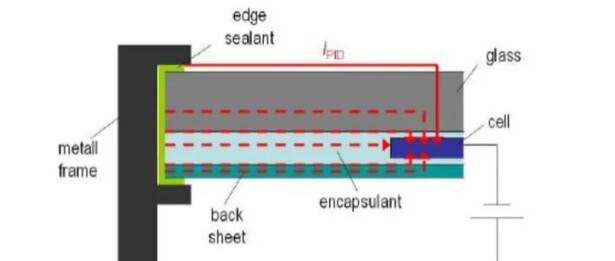

圖1 PID效應的漏電流路徑
03、PID測試的必要性
PID效應對光伏組件的輸出功率影響巨大，是光伏電站發電量的“恐怖殺手”。因此，PID測試已成為光伏組件檢測項目中必不可少的項目之一。其標準IEC62804是由光伏組件性能測試標準IEC61215和光伏組件安全測試標準IEC61730結合而成，能夠很好的預判光伏組件在使用過程中是否會發生PID效應。瑞凱儀器高溫高濕試驗箱嚴格按照檢測標準開展測試，或應客戶要求進行加嚴PID測試。

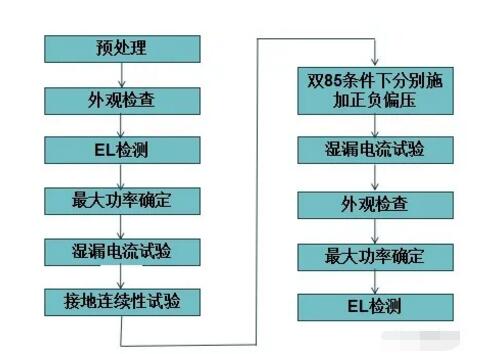

圖2 PID測試流程圖
04、PID測試數據對比
迄今為止，東莞市瑞凱環境檢測儀器有限公司以服務光伏新能源的企業有漢能集團、東方日升新能源、晶科能源、弘晨光伏、帝龍光電、新奧光伏等，高溫高濕試驗箱對各種工藝技術的光伏組件（雙面電池組件、大尺寸硅片組件、半片組件、疊瓦組件和其他高效電池技術的組件）均可做PID測試，測試的平均衰減結果如下圖所示。

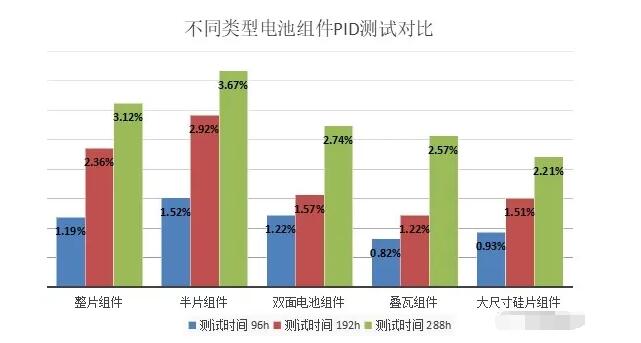

圖3 不同類型電池組件的PID測試對比
從圖示3中可以看出，無論哪種創新技術的光伏組件，都存在不同程度的PID效應。
05、抗PID效應哪種組件更好？
另外，經過高溫高濕試驗箱的測試結果表明雙玻組件抗PID效應更好。隨機調取100片常規組件與雙玻組件數據，從統計的數據中可以看出這100片雙玻組件平均衰減低于常規組件的衰減。究其原因主要是玻璃的水蒸汽透過率幾乎為零，且雙玻組件沒有金屬邊框不需要接地的獨特設計，在原理上就抑制了PID產生的可能。

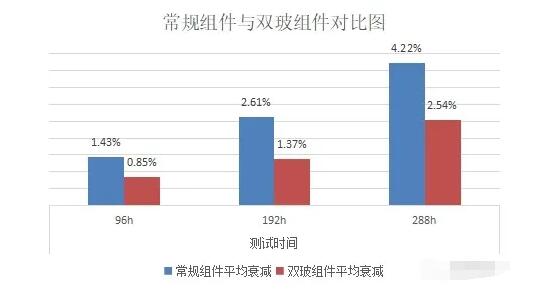

圖4PID測試結果對比圖
06、結尾
光伏組件的PID效應到目前為止仍然存在，但隨著光伏產業的發展，業界同仁對PID效應機理和PID效應的對組件性能影響的探索已逐步深入，相信在不久的將來PID效應將會得到徹底解決。
